一、電磁屏蔽概念
電磁波是電磁能量傳播的主要方式，高頻電路工作時，會(huì )向外輻射電磁波，對鄰近的其它設備產生干擾。另一方面，空間的各種電磁波也會(huì )感應到電路中，對設備造成干擾。電磁屏蔽的作用就是切斷電磁波的傳播路徑，從而消除干擾。在解決電磁干擾問題的諸多手段中，電磁屏蔽是最基本的和有效的，好處是不會(huì )影響設備的正常工作，因此不需要對電路做任何修改。
二、屏蔽體設計的兩個重要點
一般除了低頻磁場外，大部份金屬材料可以提供100dB以上的屏蔽效能，但在實際工程中，要達到80dB以上的屏蔽效能也是十分困難的。這是因為：屏蔽體的屏蔽效能不僅取決于構成屏蔽體的材料，而且還取決于屏蔽體的結構設計。屏蔽體要滿足電磁屏蔽的基本原則有以下兩個方面：
1）屏體的導電連續性：這個是整個屏蔽體必須是一個完整的、連續的導電體，這一點在實現起來十分的困難，因為一個完全封閉的屏蔽體是沒有任何價值的。一個實用的機箱上會(huì )有很多的孔縫，會(huì )使屏蔽效能降低，如：通風口、顯示口、安裝各種調節桿或者連接器的開口、不同部分結構結合時的縫隙等。如果設計人員在設計時沒有考慮如何處理這些導致導電不連續的因素，屏蔽體的屏蔽效能往往會(huì )很低，甚至沒有屏蔽效能。
2）不能有直接穿過屏蔽體的導體：一個屏蔽效能再高的屏蔽機箱，一旦有導體直接穿過屏蔽機箱，其屏蔽效能會(huì )損失99.9%（60dB）以上，但是，實際機箱上總是會(huì )有電纜穿出或者穿入，至少會(huì )有一條電源電纜的存在，如果沒有對這些電纜進行妥善的處理（屏蔽和濾波），這些電纜會(huì )極大的損壞屏蔽體。妥善處理這些電纜是屏蔽設計中的重要內容之一。（穿過屏蔽體的導體的危害有時比孔縫的危害更大）。
三、屏蔽設計中針對結構部份的設計思路
一般結構設計中，我們以設備的機箱為例，通常有電源線、信號線和控制線等的穿入和引出，由于通風、功能調節、顯示等目的需要在機箱上的相應位置開孔，箱體又由箱體和蓋板等的結合而成，各個部份不可避免的有泄漏，導致屏蔽效果降低。

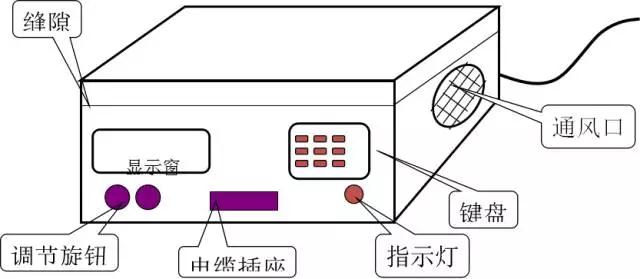

屏蔽機箱上的導電不連續的因素有下列幾項：縫隙、通風孔、顯示窗、指示燈、操作部件、表頭孔、電源線和信號線和控制線的出入口等，屏蔽設計的關鍵是如何有效的抑制電磁能量從上述因素中泄漏，以達到提高屏蔽效能的目的。
1、解決縫隙泄漏的措施
1）保持接觸面較好的平整度，這可以減小接觸電阻、增加電容任何加工金屬殼體的接觸面都不會(huì )是完全的平整和良好接觸，會(huì )出現如下圖所示，鋁銑加工的殼體，由于是數控機床加工，誤差較小，而鈑金類的殼體平面度誤差由于客觀因素會(huì )比鋁銑殼體要大得多，保證接觸面較好的平整度，會(huì )極大的減少電磁密封材料的使用量，從而減少成本。

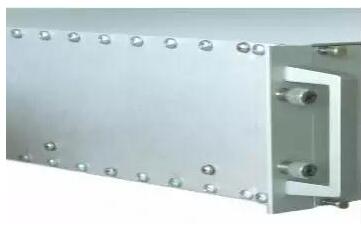

2）使用盡量多的緊固螺釘，這也可以減小接觸電阻、增加電容。
3）使用電磁密封材料，消除縫隙上的不接觸點。

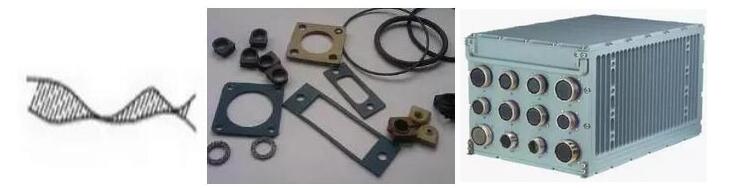

由于接觸面的平整度問題和電磁屏蔽要求問題，所以需要我們針對接觸面，針對縫隙必須要使用一些電磁密封材料。（如下圖）
2、面板上顯示器件的處理
1）很小的顯示器件（如指示燈），如果顯示器件很小，可以采用直接在面板上開小孔的方法，將顯示器件安裝在機箱內，小孔下方。只要在面板上開的孔很?。ㄐ∮?mm），一般不會(huì )造成嚴重的電磁泄漏。但從孔洞的泄漏原理可以知道，輻射源距離孔洞很近時，孔洞的泄漏是相當嚴重的。因此，由于顯示器件距離小孔很近，也有可能產生泄漏。這時，在小孔上栽一只截止波導管，用一個導光柱，完成指示作用。如果由于美觀或者其它因素，不能使用這種方法，可以采用下圖所示的方法來完成。對電路采取完善的屏蔽，而將顯示器件暴露出來。許多機箱采用這種辦法，將顯示器件安裝在一塊裝飾用的面板上。

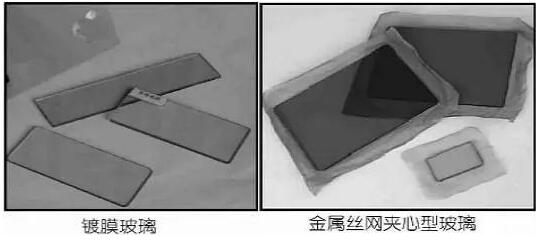

2）較大的顯示器件：（如顯示屏）這時有兩種方法。一種方法是在顯示窗處使用透明屏蔽配料，如下圖所示。另外一種方法類似于上圖所示，用隔離艙將顯示器件與設備的其它電路隔離開，使內部電路輻射的能量不會(huì )穿出機箱，外部的干擾不會(huì )侵入到內部電路。

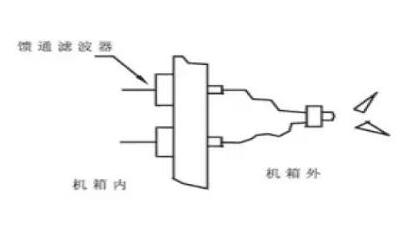

3、面板上連接器件的屏蔽處理

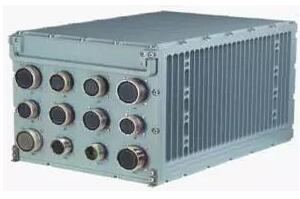

注：不管是連接器法蘭面在外面還是在內，都需要在與殼體接觸面上安裝導電襯墊，以達到防泄漏的目的。
注：導電墊與殼體和連接器的接觸部位要求是導電的，不允許有絕緣漆存在。
4、通風口的屏蔽處理
孔洞的電磁泄漏與孔洞的大尺寸有關，因此在屏蔽機箱的通風孔設計上，往往采用與一個大孔相同開口面積的多個小孔構成的孔陣代替一個大孔，如下圖所示。
這樣作的好處是：
1）提高孔的截止頻率，提高了單個孔的屏蔽效能；
2）增加輻射源到孔的相對距離（與孔的尺寸相比），減少孔的泄漏（孔的泄漏與輻射源到孔的距離有關）
3） 如果穿孔板有一定的厚度，可以增加截止波導的衰減作用。
當屏蔽體的屏蔽效能要求不高，并且對通風量的要求不高時，可以采用穿孔金屬板，穿孔金屬板的優點是成本低，但屏蔽效能與通風量之間的矛盾突出。

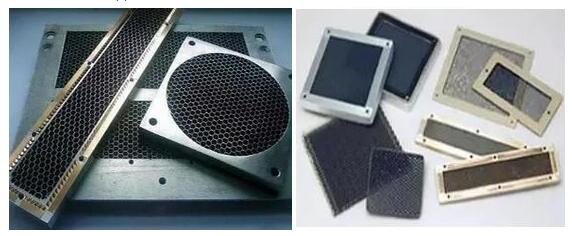

如果對屏蔽效能和通風量的要求較高時，可以使用截止波導通風板。這種通風板由許多個六角形截止波導管構成，由于截止波導管的屏蔽效能較高，并且每個波導管的壁厚很薄，因此這種通風板兼有良好的通風特性和電磁屏蔽效能。使用截止波導板時，同樣要注意與機箱基體之間的搭接。一般使用焊接或電磁密封材料連接。
