EMC風險評估對象
EMC風險評估按對象分一般包括兩個組成部分：
1）產品的機械結構構架的EMC風險評估；
2）電路板的EMC風險評估。
l產品的機械構架EMC風險評估機理
產品的機械架構EMC風險包括電磁敏感度（EMS）和電磁干擾（EMI）兩部分
對于EMS來說，其風險評估機理在于當產品的某個端口注入同樣大小的高頻共模電壓或同樣大小的共模電流時，不同的產品設計方案，就有不同大小的共模電流流過PCB相應的電路結構。機械架構設計中影響這種共模電流大小的因素即為產品機械架構電磁敏感度風險要素。
對于EMI，可以看成當產品處于正常工作狀態時，由于產品內部的信號傳遞，導致內部的有用信號或噪聲無意中以共模電流的方式傳導到產品中可以成為等效天線的導體形成輻射發射。如果這種無意中產生的共模電流，在傳導騷擾測量時傳導到測量設備線性阻抗穩定網絡(luò )（LISN）時，就產生傳導騷擾測量問題，產品機械架構設計的改變會(huì )改變這種電流的傳遞路徑與大小，較好的產品機械架構設計可以使得這種共模電流最小化，即風險最小，反之則反。機械架構設計中影響EMI電流大小的因素即為產品機械架構EMI風險要素。
從機械架構設計上看，如果產品的設計導致有較大的外部干擾電流流過核心功能電路，則將意味著該產品的機械架構設計具有較大的EMC抗干擾風險。
機械架構EMC風險評估將發現機械架構設計的缺陷和不足，提供EMC風險應對措施，進而指導機械架構設計或評價產品現有的機械架構設計的方案。
l產品電路板EMC風險評估機理
產品電路板（PCB）的EMC風險評估是通過分析產品PCB端口電路受干擾機理和共模干擾電流流經PCB時對電路形成干擾的工作機理的基礎上進行的，目的是為了評估PCB電路可能存在的EMC風險及其等級。
產品PCB的EMC風險評估的機理從EMS和EMI兩方面分析：
EMS方面

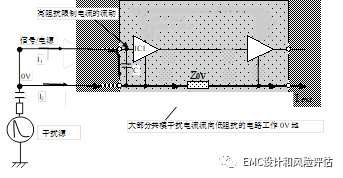

圖1 干擾電流進入I/O端口及PCB工作地后的干擾原理
如圖1所示,當同樣大小的高頻共模干擾電壓同時施加在信號電纜中的信號線和“0V”地線上時，如果不存在接口電路端口上的濾波電容C,那么由于信號線與“0V”地線上的負載阻抗不一樣（信號線的負載阻抗較高）,共模干擾信號將會(huì )轉變成差模信號施加在器件IC1信號端口和“0V”地之間。同時，在信號線上的電流也會(huì )很小，而大部分電流會(huì )沿著“0V”地線流動；如果存在接口電路端口上的濾波電容C,信號線上的電流I1經過濾波電容后也會(huì )流向“0V”地線，并與電纜中“0V”地線上的電流I2疊加在一起形成Iext?？梢?jiàn)，無論是否存在濾波電容C,在產品內部，干擾電流大部分都會(huì )在“0V”地線上流動。其中C在此完成了產品的第一級濾波，它阻止了共模與差模的轉換及降低了器件IC1信號端口和地之間的干擾壓降，使IC1受到保護?？梢?jiàn)評估PCB中所有端口信號線中是否存在濾波及評估PCB中“0V”地阻抗Z0V是評估PCB的抗干擾能力的要素。

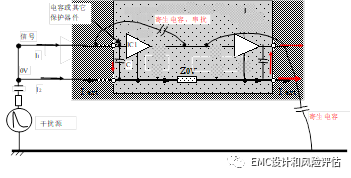

同時，干擾電流也會(huì )因為PCB中印制線之間的寄生電容（串擾），及PCB板中印制線與參考接地板之間的寄生電容形成回路。如圖2所示。
圖2 共模干擾電流通過寄生電容傳遞
可見PCB中印制線之間的寄生電容（串擾），及PCB板中印制線與參考接地板之間的寄生電容的大小直接影響PCB中電路受到的干擾大小，評估PCB中印制線之間的寄生電容（串擾），及PCB板中印制線與參考接地板之間的寄生電容的大小也是評估PCB板的抗干擾能力要素之一。
l EMI方面

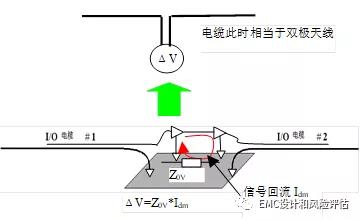

PCB中高頻信號在“0V”地上回流時，也會(huì )產生壓降。該壓降會(huì )引起流向外部的共模電流，引起圖3所示的輻射，可見評估PCB中“0V”地阻抗Z0V是評估PCB的EMI水平的要素。
圖3 地阻抗引起的輻射

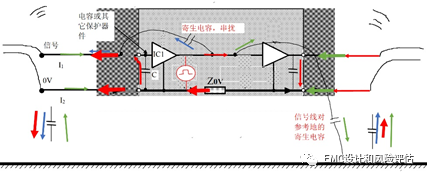

同時，PCB內部的高頻信號也會(huì )因為PCB中印制線之間的寄生電容（串擾）及PCB板中印制線與參考接地板之間的寄生電容形成回路，這些回路中存在等效發射天線時，即產生輻射。如圖4所示。
圖4 PCB內部噪聲信號/電路借助寄生電容引起的輻射
可見，PCB中印制線之間的寄生電容（串擾），及PCB板中印制線與參考接地板之間的寄生電容的大小直接影響PCB對外的輻射大小，有效降低這些寄生電容將有效降低PCB的EMI水平，評估PCB中印制線之間的寄生電容（串擾）及PCB板中印制線與參考接地板之間的寄生電容的大小也是評估PCB板的EMI水平的要素之一。
基于這些機理再建立產品在機械架構設計和PCB設計的完美設計模型（理想模型）。
