靜電放電最常用的三種模型及其防護設計

來源: 時間:2022-04-13 14:14:04 瀏覽次數:

1.HBMHuman Body Model,人體模型:

該模型表征人體帶電接觸器件放電,Rb 為等效人體電阻,Cb 為等效人體電容。等效電路如下圖。圖中同時給出了器件 HBM 模型的 ESD 等級。

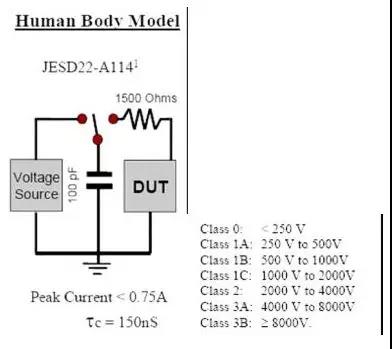

ESD人體模型等效電路圖及其ESD等級

2.MMMachine Model,機器模型:

機器模型的等效電路與人體模型相似,但等效電容(Cb)200pF,等效電阻為 0,機器模型與人體模型的差異較大,實際上機器的儲電電容變化較大,但為了描述的統一,取 200pF。由于機器模型放電時沒有電阻,且儲電電容大于人體模式,同等電壓對器件的損害,機器模式遠大于人體模型。

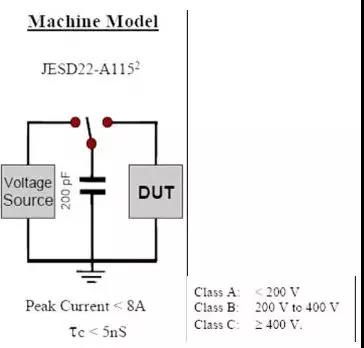

ESD機器模型等效電路圖及其ESD等級

3.CDMCharged Device Model,充電器件模型:

半導體器件主要采用三種封裝型式(金屬、陶瓷、塑料)。它們在裝配、傳遞、試驗、測試、運輸及存貯過程中,由于管殼與其它絕緣材料(如包裝用的塑料袋、傳 遞用的塑料容器等)相互磨擦,就會(huì )使管殼帶電。器件本身作為電容器的一個極板而存貯電荷。CDM 模型就是基于已帶電的器件通過管腳與地接觸時,發生對地放電引起器件失效而建立的,器件帶電模型如下:

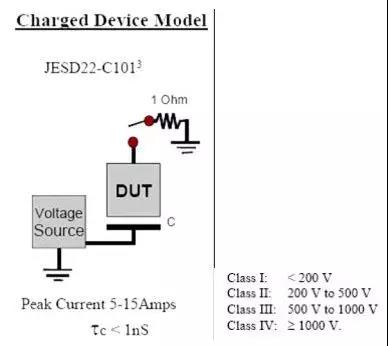

ESD充電器件模型等效電路圖及其ESD等級

器件的 ESD 等級一般按以上三種模型測試,大部分 ESD 敏感器件手冊上都有器件的 ESD數據,一般給出的是 HBM MM。

通過器件的 ESD 數據可以了解器件的 ESD 特性,但要注意,器件的每個管腳的 ESD 特性差異較大,某些管腳的 ESD 電壓會(huì )特別低,一般來說,高速端口,高阻輸入端口,模擬端口 ESD電壓會(huì )比較低。

ESD 防護是一項系統工程,需要各個環節實施全面的控制。下圖是一個 ESD 防護的流程圖:

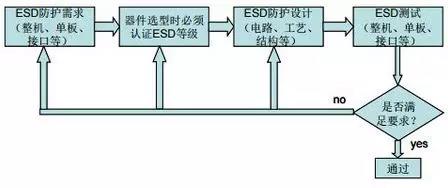

ESD 防護設計流程圖

ESD 防護設計可分為單板防護設計、系統防護設計、加工環境設計和應用環境防護設計,單板防護設計可以提高單板 ESD 水平,降低系統設計難度和系統組裝的靜電防護要求。當系統設計還不能滿足要求時,需要進行應用環境設計防護設計。ESD 敏感器件在裝聯和整機組裝時,環境的 ESD 直接加載到器件,所以加工環境的 ESD 防護是至關重要的。

一般整機、單板、接口的接觸放電應達到±2000V(HBM)以上的防護要求。器件的 ESD 防護設計是在器件不能滿足 ESD 環境要求的情況下,通過衰減加到器件上的 ESD 能量達到保護器件的目的。ESD 是電荷放電,具有電壓高,持續時間短的特點,根據這些特點,ESD 能量衰減可通過電壓限制、電流限制、高通濾波、帶通濾波等方式實現,所以防護電路的形式多種多樣,這里就不一一列舉。
